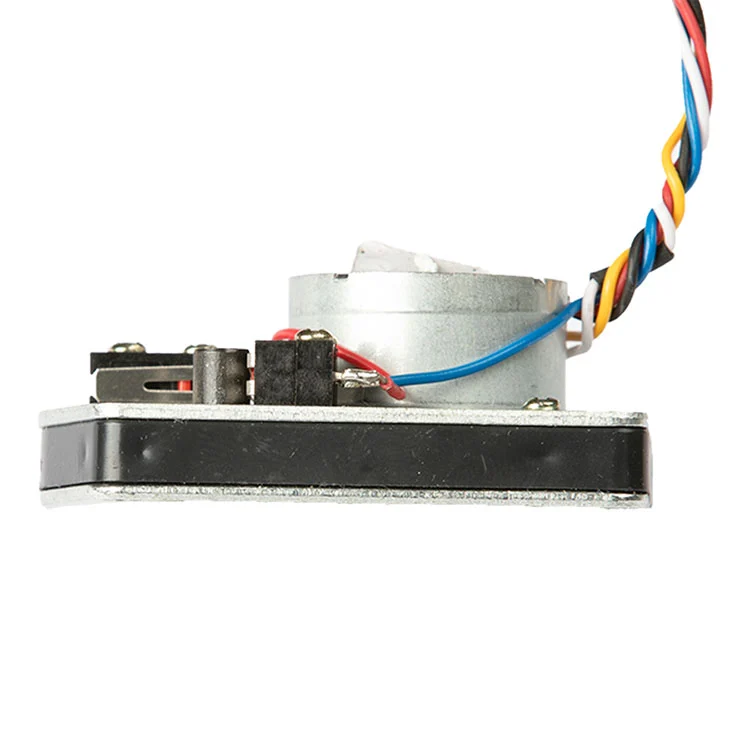

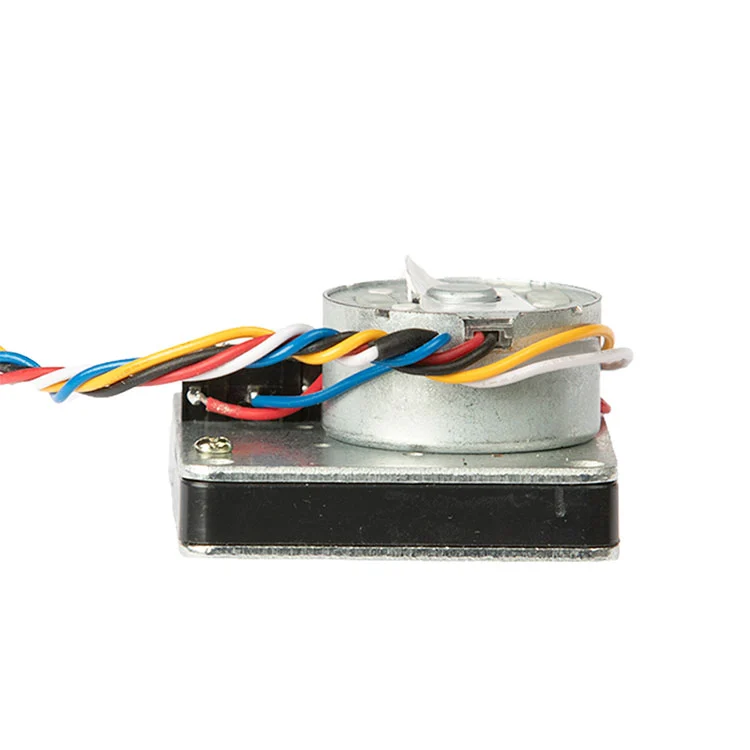

Ενεργοποιητής σφαιρικής βαλβίδας μετρητή νερού 3,6 V για έξυπνους μετρητές νερού.
3,6V DC · Λειτουργία 2,5–5V · μείωση 1000:1 · >15 kg ονομαστικής ώθησης · ≤25 mA ρεύμα λειτουργίας · 450 mA ρεύμα κλειδωμένου ρότορα · ≤13 s άνοιγμα/κλείσιμο.

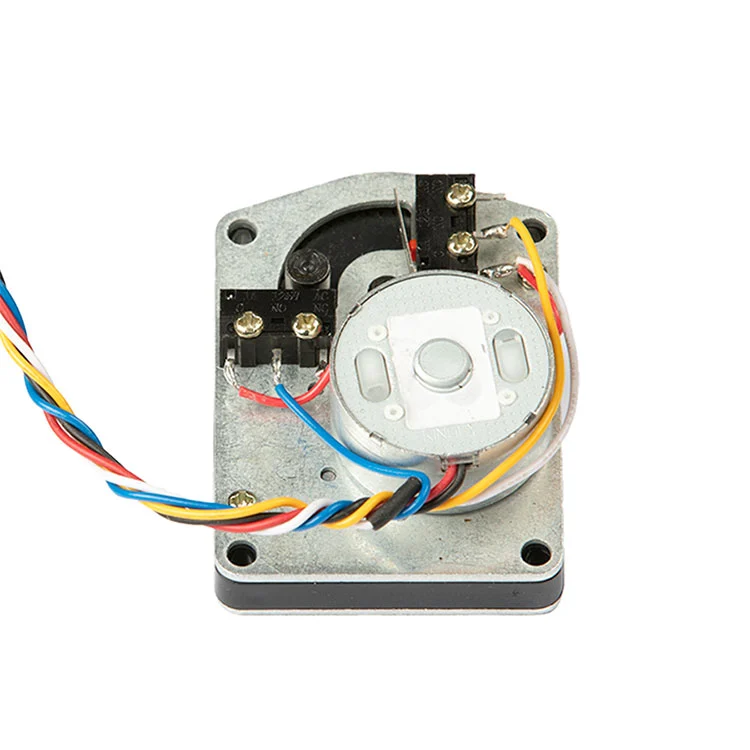

Έλεγχος 5 καλωδίων: κόκκινο θετικό, μαύρο αρνητικό, μπλε ανοιχτό, λευκό COM, κίτρινο κλείσιμο. Σχεδιασμένο για έλεγχο σφαιρικής βαλβίδας σε έξυπνους μετρητές νερού οικιακής και κοινής χρήσης.
Προσαρμογή καλωδίου OEM, υποδοχής και επωνυμίας. Το MOQ και ο χρόνος παράδοσης επιβεβαιώθηκαν στην προσφορά.Στείλτε τις προδιαγραφές της βαλβίδας σας για μια αντίστοιχη προσφορά.
Εάν προμηθεύεστε ενεργοποιητές σφαιρικής βαλβίδας για έξυπνους μετρητές νερού, οι ερωτήσεις έγκρισης είναι προβλέψιμες: θα παρέχει αρκετή ώθηση σε μια παλιά σφαιρική βαλβίδα, θα ταιριάζει η τρέχουσα τροφοδοσία με τον προϋπολογισμό ισχύος του μετρητή και θα ταιριάζει η καλωδίωση με την πλακέτα του μετρητή σας χωρίς επεξεργασία; Αυτός ο ενεργοποιητής 3,6 V είναι χτισμένος γύρω από αυτούς τους τρεις περιορισμούς.
Η Kaiye κατασκευάζει ενεργοποιητές μετρητών νερού από την πρώιμη υιοθέτηση της έξυπνης μέτρησης, με ετήσια χωρητικότητα ενεργοποιητή10 εκατομμύρια σετκαι περισσότερα από 30 χρόνια εμπειρίας παραγωγής υλικού και βαλβίδων ελέγχου. Αυτός ο ενεργοποιητής σφαιρικής βαλβίδας είναι μέρος αυτής της πλατφόρμας που έχει αποδειχθεί σε όγκο—σχεδιασμένος για ενσωμάτωση OEM, συνέπεια παρτίδας και προβλέψιμους χρόνους παράδοσης.
Παρακάτω θα βρείτε τις πραγματικές παραμέτρους εργασίας, τη λογική καλωδίωσης, τα όρια προμηθειών και τις τεχνικές ερωτήσεις που θα κάνει η ομάδα μηχανικών σας πριν εγκρίνει ένα δείγμα.
Οι περισσότερες αστοχίες σφαιρικής βαλβίδας έξυπνου μετρητή δεν προέρχονται από τον κινητήρα. Προέρχονται από έλλειψη ώσης σε παλιές βαλβίδες, ρεύμα ρεύματος που αποστραγγίζει το πακέτο μπαταριών γρηγορότερα από το αναμενόμενο ή καλωδίωση που δεν ταιριάζει με την πλακέτα του μετρητή. Αυτός ο ενεργοποιητής αντιμετωπίζει απευθείας αυτά τα τρία σημεία αστοχίας.
Ο παρακάτω πίνακας αντικατοπτρίζει την τυπική διαμόρφωση ενεργοποιητή σφαιρικής βαλβίδας. Όπου η πλατφόρμα του μετρητή σας λειτουργεί με διαφορετική τάση, καμπύλη ώσης ή σύμβαση καλωδίωσης, αυτές οι παράμετροι μπορούν να προσαρμοστούν κατά την αναθεώρηση OEM.
| Παράμετρος | Τυπική τιμή | Σημείωση Προμήθειας |
|---|---|---|
| Ονομαστική τάση | 3,6 V DC | Επιβεβαιώστε τη συμβατότητα με τη μπαταρία του μετρητή |
| Εύρος Λειτουργικής Τάσης | 2,5–5 V DC | Η υψηλότερη τάση εντός εμβέλειας παρέχει μεγαλύτερη ώθηση αλλά μειώνει τη διάρκεια ζωής |
| Λειτουργικό Ρεύμα | ≤25 mA | Προϋπολογισμός για ρεύμα αιχμής κατά τη διαδρομή της βαλβίδας, όχι μόνο σε κατάσταση αναμονής |
| Ρεύμα κλειδωμένου ρότορα | 450 mA | Χρήσιμο για το μέγεθος του κυκλώματος οδηγού και προστασίας |
| Ονομαστική ώθηση | >15 κιλά | Επιβεβαιώστε τη ροπή έδρασης της σφαιρικής βαλβίδας και το μέγεθος του σωλήνα |
| Αναλογία μείωσης | 1000:1 | Συνδυάζεται με την πλατφόρμα σφαιρικής βαλβίδας μικρής οπής |
| Ώρα ανοίγματος/κλεισίματος | ≤13 δευτ | Ανοιχτό προς κλείσιμο ή από κοντά σε άνοιγμα στην ονομαστική τάση |
| Χρόνος διαδρομής χωρίς φορτίο 6 mm | Περίπου 60 δευτ | Μετρήθηκε κάτω από την ονομαστική τάση λειτουργίας |
| Καλωδίωση | Κόκκινο θετικό, μαύρο αρνητικό, μπλε ανοιχτό, λευκό COM, κίτρινο κλείσιμο | Το μήκος του καλωδίου, ο σύνδεσμος και το χρώμα του καλωδίου μπορούν να προσαρμοστούν |
| Αδιάβροχη Βαθμολογία | Δεν καθορίζεται στην τυπική διαμόρφωση | Επιβεβαιώστε το απαιτούμενο επίπεδο IP με μηχανική για εξωτερικές ή βυθισμένες εγκαταστάσεις |
Εάν η πλακέτα του μετρητή σας παρέχει διαφορετική πολικότητα σήματος ελέγχου ή χρησιμοποιεί διαφορετική υποδοχή, η ομάδα μηχανικών της Kaiye μπορεί να ελέγξει την καλωδίωση και να προτείνει μια προσαρμοσμένη διαμόρφωση αντί να εξαναγκάσει μια τυπική πλεξούδα σε μια μη συμβατή πλατφόρμα μετρητή.
Για τους αγοραστές OEM, ο ενεργοποιητής είναι τόσο καλός όσο ταιριάζει με το περίβλημα του μετρητή, το στέλεχος σφαιρικής βαλβίδας και τον πίνακα ελέγχου. Αυτός ο ενεργοποιητής χρησιμοποιεί ένα συμπαγές περίγραμμα που προορίζεται για περιβλήματα έξυπνου μετρητή περιορισμένου χώρου, με ένα σχέδιο καλωδίωσης που διαχωρίζει την ισχύ από τα σήματα ελέγχου ανοίγματος/κλεισίματος.
Καλωδίωση ρεύματος.Το κόκκινο είναι θετικό, το μαύρο είναι αρνητικό. Το κύκλωμα μετάδοσης κίνησης θα πρέπει να έχει μέγεθος για το ρεύμα κλειδωμένου ρότορα 450 mA, ακόμα κι αν το κανονικό ρεύμα λειτουργίας είναι ≤25 mA, επειδή η έδραση της βαλβίδας μπορεί για λίγο να απαιτεί υψηλότερο ρεύμα. Συνιστάται προστασία αντίστροφης πολικότητας στην πλακέτα του μετρητή, εάν ο ενεργοποιητής μπορεί να αντικατασταθεί στο πεδίο.
Καλωδίωση ελέγχου.Το μπλε είναι ανοιχτό, το λευκό είναι COM, το κίτρινο είναι κοντά. Αυτό το κύκλωμα θα πρέπει να αντιμετωπίζεται ως είσοδος ελέγχου, όχι ως γραμμή ρεύματος και θα πρέπει να παραμένει ανεξάρτητο από τη μονάδα επικοινωνίας, έτσι ώστε μια αστοχία επικοινωνίας να μην απενεργοποιεί τον έλεγχο βαλβίδας.

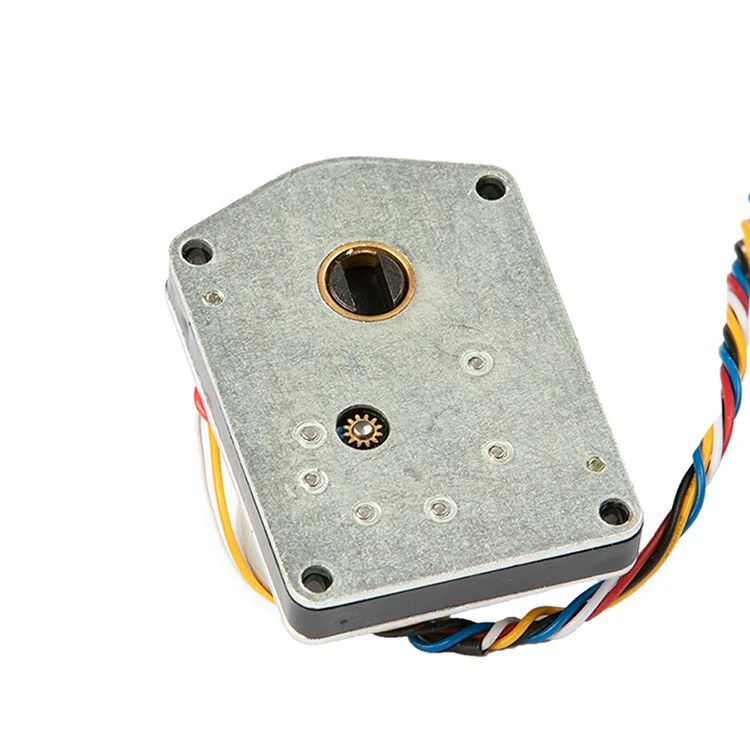

Διεπαφή τοποθέτησης.Ο ενεργοποιητής έχει σχεδιαστεί γύρω από το στέλεχος της σφαιρικής βαλβίδας και το σχέδιο στερέωσης που χρησιμοποιείται σε σώματα βαλβίδων έξυπνου μετρητή μικρής οπής. Πριν από την απελευθέρωση όγκου, οι αγοραστές θα πρέπει να επιβεβαιώσουν το τετράγωνο του στελέχους, την απόσταση των οπών τοποθέτησης και τον προσανατολισμό του ενεργοποιητή μέσα στο περίβλημα του μετρητή. Η Kaiye μπορεί να παράσχει ένα δείγμα για μηχανικό έλεγχο προσαρμογής πριν από την τοποθέτηση της παραγγελίας παραγωγής.
Εάν προμηθεύεστε επίσης το περίβλημα του μετρητή ή το πλήρες συγκρότημα βαλβίδας, ο ενεργοποιητής μπορεί να αναθεωρηθεί μαζί με τοκέλυφος μετρητή νερούκαι το σώμα της βαλβίδας για τη μείωση της ασυμφωνίας της διεπαφής κατά τη συναρμολόγηση.
Ο ενεργοποιητής είναι τοποθετημένος για έλεγχο σφαιρικής βαλβίδας μικρής οπής, όπου η λειτουργία με μπαταρία και το χαμηλό ρεύμα έλξης έχουν μεγαλύτερη σημασία από την ενεργοποίηση υψηλής ταχύτητας. Οι τυπικές εφαρμογές τόμου περιλαμβάνουν:
Επειδή ο ενεργοποιητής αποτελεί μέρος της ευρύτερης πλατφόρμας εξαρτημάτων μετρητών νερού της Kaiye, οι αγοραστές που προμηθεύονται πολλαπλά εξαρτήματα μπορούν να ενοποιήσουν τα προσόντα και τα logistics. Εάν το έργο σας απαιτεί επίσης ασύρματη επικοινωνία σε επίπεδο μετρητή, ο ενεργοποιητής έχει σχεδιαστεί για να λειτουργεί παράλληλα με το Kaiye'sασύρματος μετρητής νερούπλατφόρμα. Μπορείτε επίσης να διαβάσετε το πλήρες κείμενοεύρος ενεργοποιητή μετρητή νερούγια σχετικά μοντέλα.
Για τους αγοραστές B2B, «κατασκευαστής» θα πρέπει να σημαίνει έλεγχος διαδικασίας, όχι απλώς μια εμπορική εταιρεία με κατάλογο. Η Kaiye λειτουργεί ένα σύστημα ποιότητας ISO 9001, εκτελεί αυτοματοποιημένη παραγωγή για συγκροτήματα ενεργοποιητών και παράγει ενεργοποιητές υδρομετρητών για περισσότερες από δύο δεκαετίες. Αυτός ο ενεργοποιητής σφαιρικής βαλβίδας επωφελείται από αυτή τη βάση παραγωγής με τρεις συγκεκριμένους τρόπους:
Συνοχή παρτίδας.Τα γρανάζια κατασκευάζονται σε ελεγχόμενες διαστάσεις. Η αυτοματοποιημένη συναρμολόγηση μειώνει τη διακύμανση από μονάδα σε μονάδα στο πλέγμα του γραναζιού, στην έξοδο ώσης και στον χρόνο απόκρισης—κρίσιμο όταν εγκαθιστάτε χιλιάδες ενεργοποιητές σε ένα έργο κοινής ωφέλειας.
Εισερχόμενη επιθεώρηση και τελική δοκιμή.Η τυπική παραγωγή περιλαμβάνει λειτουργικούς ελέγχους για τρέχουσα έλξη, χρόνο απόκρισης και διαδρομή βαλβίδας. Οι αγοραστές μπορούν να ζητήσουν το πρωτόκολλο επιθεώρησης και το σχέδιο δειγματοληψίας πριν υποβάλουν μια παραγγελία όγκου.
Ιχνηλασιμότητα.Ο κωδικός μοντέλου, η παρτίδα παραγωγής και τα αρχεία δοκιμών διατηρούνται έτσι ώστε, εάν εμφανιστεί πρόβλημα πεδίου, ο πληθυσμός που επηρεάζεται να μπορεί να απομονωθεί αντί να αντιμετωπίζεται κάθε ενεργοποιητής στο έργο ως ύποπτος. Για περισσότερα σχετικά με τη βάση παραγωγής και το σύστημα ποιότητας της Kaiye, δείτε τοεταιρικό προφίλ και επισκόπηση παραγωγής.
Ο ενεργοποιητής σφαιρικής βαλβίδας είναι διαθέσιμος ως τυπική μονάδα, αλλά ο τυπικός δεν σημαίνει σταθερός. Για OEM και αγοραστές έργων, τα ακόλουθα στοιχεία προσαρμόζονται συνήθως μετά από τεχνική εξέταση:
Καλώδιο και σύνδεσμος.Το μήκος καλωδίου, το μετρητή καλωδίου, ο κωδικός χρώματος και ο τύπος σύνδεσης μπορούν να καθοριστούν για να ταιριάζουν με το περίβλημα του μετρητή και το εξάρτημα συναρμολόγησης.
Λογική ελέγχου.Η πολικότητα του σήματος ανοίγματος/κλεισίματος και η διαμόρφωση COM μπορούν να ευθυγραμμιστούν με την πλακέτα του μετρητή σας.
Σχέση ώσης και μετάδοσης.Για βαλβίδες με υψηλότερη ώση έδρασης ή διαφορετική γεωμετρία στελέχους, μια εναλλακτική σχέση μετάδοσης ή βαθμίδα κινητήρα μπορεί να είναι πιο κατάλληλη από την τυπική διαμόρφωση 1000:1.
Επωνυμία και συσκευασία.Η σήμανση ιδιωτικής ετικέτας, η ουδέτερη συσκευασία και η σήμανση για συγκεκριμένο έργο είναι διαθέσιμα για παραγγελίες όγκου.
Το τυπικό MOQ και ο χρόνος παράδοσης επιβεβαιώνονται στην προσφορά. Η τυπική παράδοση είναι γενικά 15–30 ημέρες μετά την PO και την επιβεβαίωση του δείγματος, ανάλογα με την ποσότητα παραγγελίας και τη διαθεσιμότητα εξαρτημάτων.
Είστε κατασκευαστής;
Ναί. Η Kaiye έχει το δικό της εργοστάσιο με περισσότερα από 30 χρόνια εμπειρίας παραγωγής.
Μπορείτε να συσκευάσετε αυτό το προϊόν σύμφωνα με τις απαιτήσεις μας;
Ναί. Η προσαρμοσμένη συσκευασία και η επισήμανση είναι ευπρόσδεκτες για παραγγελίες όγκου.
Ποιος είναι ο χρόνος παράδοσης για τακτικές παραγγελίες;
Ο χρόνος παράδοσης είναι γενικά 15–30 ημέρες και μπορεί να είναι μικρότερος ή μεγαλύτερος με βάση την περίοδο του μοντέλου και την ποσότητα παραγγελίας.
Ποιος είναι ο ορισμός της καλωδίωσης;
Το κόκκινο είναι θετικό, το μαύρο είναι αρνητικό, το μπλε είναι ανοιχτό, το λευκό είναι COM και το κίτρινο είναι κοντά.
Ποια είναι η αδιάβροχη βαθμολογία;
Η τυπική διαμόρφωση δεν καθορίζει βαθμολογία IP. Επιβεβαιώστε το απαιτούμενο επίπεδο IP με μηχανική για εξωτερικές ή βυθισμένες εγκαταστάσεις.
Είναι συμβατό με έξυπνους μετρητές νερού με μπαταρία ξηρής κυψέλης 3,6 V;
Ναί. Ο ενεργοποιητής έχει σχεδιαστεί για συστήματα 3,6 V DC με λειτουργική περιοχή τάσης 2,5–5 V. Επιβεβαιώστε τη λογική ελέγχου της πλακέτας μετρητή και το φορτίο της βαλβίδας κατά τη διάρκεια του τεχνικού ελέγχου.
