Εάν προμηθεύεστε ενεργοποιητές βαλβίδων με μπαταρία για έξυπνους μετρητές νερού, οι βασικές ερωτήσεις είναι πάντα οι ίδιες: θα διατηρεί τη ροπή σε παλιές βαλβίδες, πόσο καιρό θα λειτουργεί στο πακέτο ξηρών κυψελών του μετρητή και θα ταιριάζει η καλωδίωση με την πλακέτα του μετρητή σας χωρίς επανεπεξεργασία; Αυτός ο ενεργοποιητής 3,6 V είναι χτισμένος γύρω από αυτούς τους τρεις περιορισμούς.
Η Kaiye κατασκευάζει ενεργοποιητές μετρητών νερού από την πρώιμη υιοθέτηση της έξυπνης μέτρησης, με ετήσια χωρητικότητα ενεργοποιητή10 εκατομμύρια σετκαι πάνω από 30 χρόνια εμπειρίας παραγωγής υλικού και βαλβίδων ελέγχου. Αυτός ο ενεργοποιητής ξηρών κυψελών είναι μέρος αυτής της πλατφόρμας που έχει αποδειχθεί σε όγκο—σχεδιασμένος για ενσωμάτωση OEM, συνέπεια παρτίδας και προβλέψιμους χρόνους παράδοσης.
Παρακάτω θα βρείτε τις πραγματικές παραμέτρους εργασίας, τη λογική καλωδίωσης, τα όρια προμηθειών και τις τεχνικές ερωτήσεις που θα κάνει η ομάδα μηχανικών σας πριν εγκρίνει ένα δείγμα.
Οι περισσότερες αστοχίες της βαλβίδας μετρητή που τροφοδοτούνται από μπαταρία δεν προέρχονται από τον κινητήρα. Προέρχονται από την έλλειψη ροπής σε παλιές βαλβίδες, την άντληση ρεύματος που αποστραγγίζει τη μπαταρία πιο γρήγορα από το αναμενόμενο ή την καλωδίωση που δεν ταιριάζει με την πλακέτα του μετρητή. Αυτός ο ενεργοποιητής αντιμετωπίζει απευθείας αυτά τα τρία σημεία αστοχίας.
Με ονομαστική τιμή ≥1,8 N·m μέσω μείωσης μεταλλικού γραναζιού 1500:1, ο ενεργοποιητής έχει μέγεθος για βαλβίδες μετρητή νερού μικρής οπής. Τα μεταλλικά γρανάζια είναι επεξεργασμένα, όχι πυροσυσσωματωμένα, γεγονός που διατηρεί την έξοδο ροπής κατά τη διάρκεια της μακράς ποδηλασίας και μειώνει τον κίνδυνο απογυμνώσεων των δοντιών σε συνθήκες στάσιμου.
Το ρεύμα λειτουργίας είναι ≤25 mA στα ονομαστικά 3,6 V, με ρεύμα κλειδωμένου ρότορα 550 mA. Το χαμηλό ρεύμα λειτουργίας είναι αυτό που επιτρέπει στον ενεργοποιητή να λειτουργεί από ένα τυπικό πακέτο ξηρής κυψέλης χωρίς υπερβολική αποστράγγιση της μπαταρίας, ενώ η εικόνα κλειδωμένου ρότορα λέει στο κύκλωμα του οδηγού σας τι να περιμένετε κατά τη διάρκεια της τοποθέτησης της βαλβίδας.
Κόκκινο αρνητικό, μαύρο θετικό, μπλε ανοιχτό, λευκό COM, κίτρινο κλείσιμο. Το σχέδιο καλωδίωσης διαχωρίζει την ισχύ από τα σήματα ελέγχου ανοίγματος/κλεισίματος, έτσι ώστε ο ενεργοποιητής να μπορεί να οδηγηθεί από την υπάρχουσα λογική ελέγχου της πλακέτας του μετρητή χωρίς την προσθήκη ξεχωριστής πλακέτας ρελέ.
Ο ενεργοποιητής προορίζεται για σενάρια οικιακής, υπόγειας και μη ηλεκτροδοτημένης εγκατάστασης όπου η λειτουργία ηλεκτρικού ρεύματος 220 V ή αποκλειστικά καλώδια τροφοδοσίας δεν είναι πρακτική. Υποστηρίζει σταθερό έλεγχο βαλβίδων και ανάδραση σήματος χωρίς υποδομή τροφοδοσίας τοποθεσίας.
Ο παρακάτω πίνακας αντικατοπτρίζει την τυπική διαμόρφωση ενεργοποιητή ξηρής κυψέλης. Όπου η πλατφόρμα του μετρητή σας λειτουργεί με διαφορετική τάση, καμπύλη ροπής ή σύμβαση καλωδίωσης, αυτές οι παράμετροι μπορούν να προσαρμοστούν κατά την αναθεώρηση OEM.
| Παράμετρος | Τυπική τιμή | Σημείωση Προμήθειας |
|---|---|---|
| Ονομαστική τάση | 3,6 V DC | Επιβεβαιώστε τη συμβατότητα με τη συσκευασία μετρητή ξηρής κυψέλης |
| Εύρος Λειτουργικής Τάσης | 2,5–5 V DC | Η υψηλότερη τάση εντός εμβέλειας παρέχει μεγαλύτερη ροπή αλλά μειώνει τη διάρκεια ζωής |
| Λειτουργικό Ρεύμα | ≤25 mA | Προϋπολογισμός για ρεύμα αιχμής κατά τη διαδρομή της βαλβίδας, όχι μόνο σε κατάσταση αναμονής |
| Ρεύμα κλειδωμένου ρότορα | 550 mA | Χρήσιμο για το μέγεθος του κυκλώματος οδηγού και προστασίας |
| Ροπή εξόδου | ≥1,8 N·m | Μετρήθηκε στην ονομαστική τάση. επιβεβαιώστε έναντι της ροπής έδρασης της βαλβίδας |
| Αναλογία μείωσης | 1500:1 | Συνδυάζεται με την πλατφόρμα βαλβίδας μετρητή νερού μικρής οπής |
| Χρόνος απόκρισης βαλβίδας | ≤8 δευτ | Ανοιχτό προς κλείσιμο ή από κοντά σε άνοιγμα στην ονομαστική τάση |
| Καλωδίωση | Κόκκινο αρνητικό, μαύρο θετικό, μπλε ανοιχτό, λευκό COM, κίτρινο κλείσιμο | Το μήκος του καλωδίου, ο σύνδεσμος και το χρώμα του καλωδίου μπορούν να προσαρμοστούν |
Εάν η πλακέτα του μετρητή σας παρέχει διαφορετική πολικότητα σήματος ελέγχου ή χρησιμοποιεί διαφορετική υποδοχή, η ομάδα μηχανικών της Kaiye μπορεί να ελέγξει την καλωδίωση και να προτείνει μια προσαρμοσμένη διαμόρφωση αντί να εξαναγκάσει μια τυπική πλεξούδα σε μια μη συμβατή πλατφόρμα μετρητή.

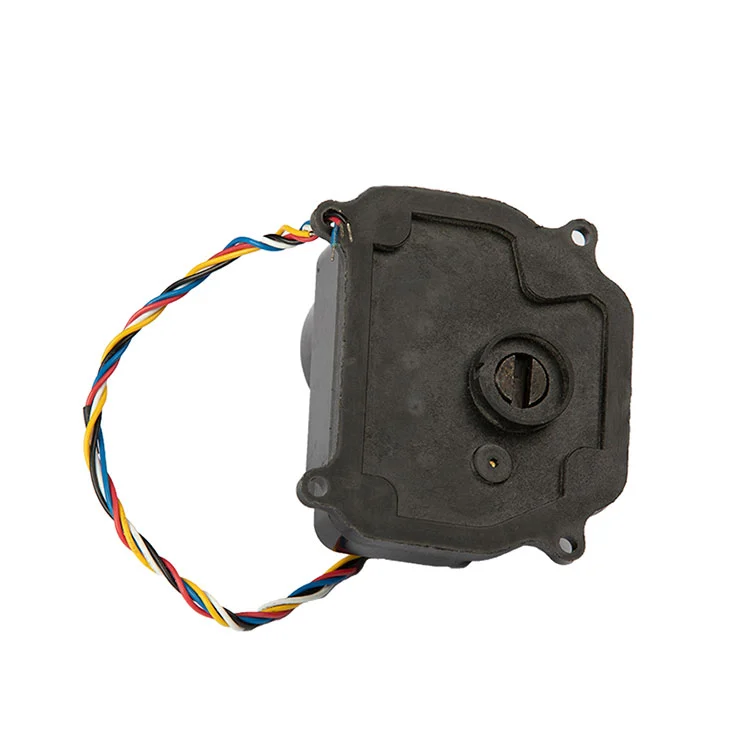

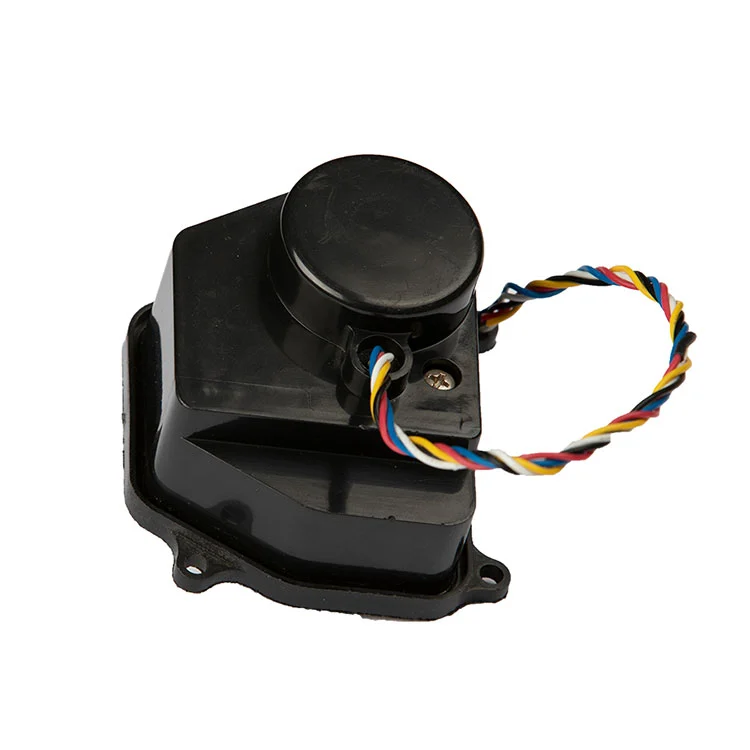

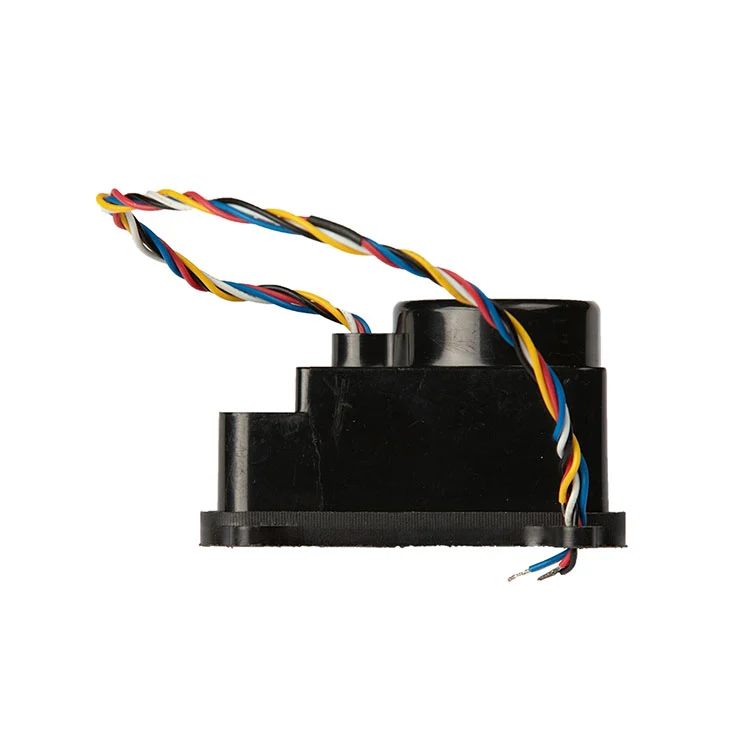

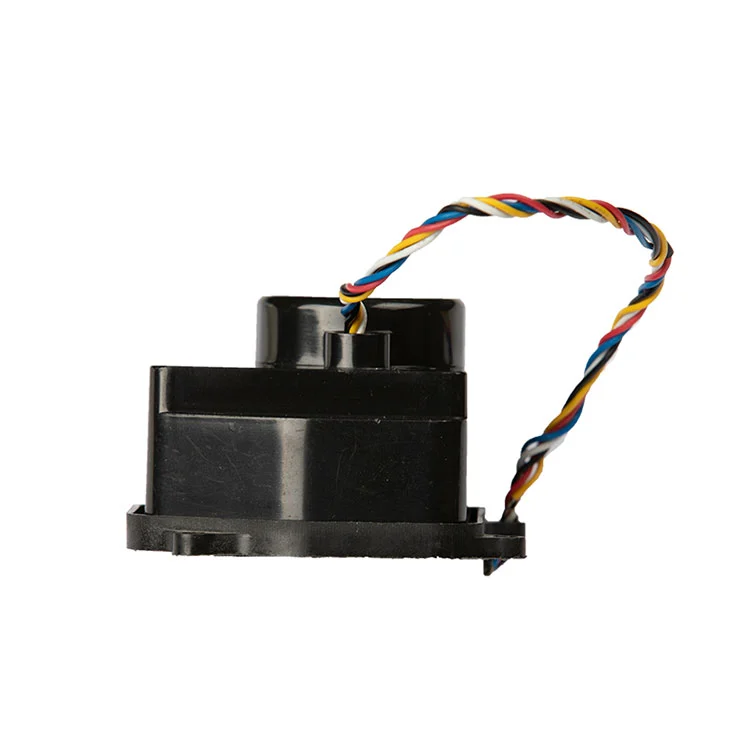

Για τους αγοραστές OEM, ο ενεργοποιητής είναι τόσο καλός όσο ταιριάζει με το περίβλημα του μετρητή, το στέλεχος βαλβίδας και τον πίνακα ελέγχου. Αυτός ο ενεργοποιητής ξηρής κυψέλης χρησιμοποιεί ένα συμπαγές περίγραμμα που προορίζεται για περιβλήματα έξυπνου μετρητή περιορισμένου χώρου, με ένα σχέδιο καλωδίωσης που διαχωρίζει την ισχύ από τα σήματα ελέγχου ανοίγματος/κλεισίματος.
Καλωδίωση ρεύματος.Το κόκκινο είναι αρνητικό, το μαύρο είναι θετικό. Το κύκλωμα μετάδοσης κίνησης θα πρέπει να έχει μέγεθος για το ρεύμα κλειδωμένου ρότορα 550 mA, ακόμα κι αν το κανονικό ρεύμα λειτουργίας είναι ≤25 mA, επειδή η έδρα της βαλβίδας μπορεί να απαιτεί για λίγο υψηλότερο ρεύμα. Συνιστάται προστασία αντίστροφης πολικότητας στην πλακέτα του μετρητή, εάν ο ενεργοποιητής μπορεί να αντικατασταθεί στο πεδίο.
Καλωδίωση ελέγχου.Το μπλε είναι ανοιχτό, το λευκό είναι COM, το κίτρινο είναι κοντά. Αυτό το κύκλωμα θα πρέπει να αντιμετωπίζεται ως είσοδος ελέγχου, όχι ως γραμμή ρεύματος και θα πρέπει να παραμένει ανεξάρτητο από τη μονάδα επικοινωνίας, έτσι ώστε μια αστοχία επικοινωνίας να μην απενεργοποιεί τον έλεγχο βαλβίδας.
Διεπαφή τοποθέτησης.Ο ενεργοποιητής έχει σχεδιαστεί γύρω από το στέλεχος της βαλβίδας και το σχέδιο στερέωσης που χρησιμοποιείται σε σώματα βαλβίδων έξυπνου μετρητή μικρής οπής. Πριν από την απελευθέρωση όγκου, οι αγοραστές θα πρέπει να επιβεβαιώσουν το τετράγωνο του στελέχους, την απόσταση των οπών τοποθέτησης και τον προσανατολισμό του ενεργοποιητή μέσα στο περίβλημα του μετρητή. Η Kaiye μπορεί να παράσχει ένα δείγμα για μηχανικό έλεγχο προσαρμογής πριν από την τοποθέτηση της παραγγελίας παραγωγής.
Εάν προμηθεύεστε επίσης το περίβλημα του μετρητή ή το πλήρες συγκρότημα βαλβίδας, ο ενεργοποιητής μπορεί να αναθεωρηθεί μαζί με τοκέλυφος μετρητή νερούκαι το σώμα της βαλβίδας για τη μείωση της ασυμφωνίας της διεπαφής κατά τη συναρμολόγηση.
Ο ενεργοποιητής είναι τοποθετημένος για έλεγχο βαλβίδας μικρής οπής όπου η λειτουργία με μπαταρία και το χαμηλό ρεύμα αντλούν μεγαλύτερη σημασία από την ενεργοποίηση υψηλής ταχύτητας. Οι τυπικές εφαρμογές τόμου περιλαμβάνουν:
Απομακρυσμένο άνοιγμα/κλείσιμο για έλεγχο τιμολόγησης, διαχείριση ληξιπρόθεσμων οφειλών και αντιμετώπιση διαρροών σε πολυκατοικίες και λογαριασμούς κατοικιών που διαχειρίζονται επιχειρήσεις κοινής ωφέλειας.
Υπόγειες και εξωτερικές εγκαταστάσεις μετρητών όπου τα καλώδια τροφοδοσίας 220 V ή τα αποκλειστικά καλώδια τροφοδοσίας δεν είναι πρακτικά και ο ενεργοποιητής λειτουργεί από το πακέτο ξηρής κυψέλης του μετρητή.
Μαζική εγκατάσταση σε ανακαίνιση παλαιάς κοινότητας, διαχείριση νερού πανεπιστημιούπολης και υπομετρήσεις βιομηχανικών πάρκων όπου οι ενεργοποιητές προμηθεύονται σε τετραψήφιες ή πενταψήφιες ποσότητες.
Προμήθεια ενεργοποιητή σε κατασκευαστές υδρομετρητών και καταστήματα αυτοματισμού βαλβίδων που ενσωματώνουν τον ενεργοποιητή στο δικό τους μετρητή ή προϊόν βαλβίδας πριν από την αποστολή στο βοηθητικό πρόγραμμα.
Επειδή ο ενεργοποιητής αποτελεί μέρος της ευρύτερης πλατφόρμας εξαρτημάτων μετρητών νερού της Kaiye, οι αγοραστές που προμηθεύονται πολλαπλά εξαρτήματα μπορούν να ενοποιήσουν τα προσόντα και τα logistics. Εάν το έργο σας απαιτεί επίσης ασύρματη επικοινωνία σε επίπεδο μετρητή, ο ενεργοποιητής έχει σχεδιαστεί για να λειτουργεί παράλληλα με το Kaiye'sασύρματος μετρητής νερούπλατφόρμα.
Για τους αγοραστές B2B, «κατασκευαστής» θα πρέπει να σημαίνει έλεγχος διαδικασίας, όχι απλώς μια εμπορική εταιρεία με κατάλογο. Η Kaiye λειτουργεί ένα σύστημα ποιότητας ISO 9001, εκτελεί αυτοματοποιημένη παραγωγή για συγκροτήματα ενεργοποιητών και παράγει ενεργοποιητές υδρομετρητών για περισσότερες από δύο δεκαετίες. Αυτός ο ενεργοποιητής ξηρών κυψελών επωφελείται από αυτή τη βάση παραγωγής με τρεις συγκεκριμένους τρόπους:
Συνοχή παρτίδας.Τα μεταλλικά γρανάζια κατασκευάζονται σε ελεγχόμενες διαστάσεις. Η αυτοματοποιημένη συναρμολόγηση μειώνει τη διακύμανση από μονάδα σε μονάδα στο πλέγμα γραναζιών, στην έξοδο ροπής και στον χρόνο απόκρισης—κρίσιμο όταν εγκαθιστάτε χιλιάδες ενεργοποιητές σε ένα έργο κοινής ωφέλειας.
Εισερχόμενη επιθεώρηση και τελική δοκιμή.Η τυπική παραγωγή περιλαμβάνει λειτουργικούς ελέγχους για τρέχουσα έλξη, χρόνο απόκρισης και διαδρομή βαλβίδας. Οι αγοραστές μπορούν να ζητήσουν το πρωτόκολλο επιθεώρησης και το σχέδιο δειγματοληψίας πριν υποβάλουν μια παραγγελία όγκου.
Ιχνηλασιμότητα.Ο κωδικός μοντέλου, η παρτίδα παραγωγής και τα αρχεία δοκιμών διατηρούνται έτσι ώστε, εάν εμφανιστεί πρόβλημα πεδίου, ο πληθυσμός που επηρεάζεται να μπορεί να απομονωθεί αντί να αντιμετωπίζεται κάθε ενεργοποιητής στο έργο ως ύποπτος. Για περισσότερα σχετικά με τη βάση παραγωγής και το σύστημα ποιότητας της Kaiye, δείτε τοεταιρικό προφίλ και επισκόπηση παραγωγής.
Ο ενεργοποιητής ξηρής κυψέλης είναι διαθέσιμος ως τυπική μονάδα, αλλά ο τυπικός δεν σημαίνει σταθερός. Για OEM και αγοραστές έργων, τα ακόλουθα στοιχεία προσαρμόζονται συνήθως μετά από τεχνική εξέταση:
Καλώδιο και σύνδεσμος.Το μήκος καλωδίου, το μετρητή καλωδίου, ο κωδικός χρώματος και ο τύπος σύνδεσης μπορούν να καθοριστούν για να ταιριάζουν με το περίβλημα του μετρητή και το εξάρτημα συναρμολόγησης.
Λογική ελέγχου.Η πολικότητα του σήματος ανοίγματος/κλεισίματος και η διαμόρφωση COM μπορούν να ευθυγραμμιστούν με την πλακέτα του μετρητή σας.
Ροπή και σχέση μετάδοσης.Για βαλβίδες με υψηλότερη ροπή έδρασης ή διαφορετική γεωμετρία στελέχους, μια εναλλακτική σχέση μετάδοσης ή βαθμίδα κινητήρα μπορεί να είναι πιο κατάλληλη από την τυπική διαμόρφωση 1500:1.

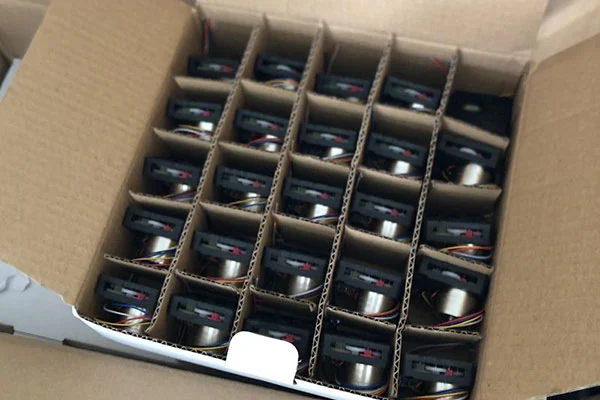

Επωνυμία και συσκευασία.Η σήμανση ιδιωτικής ετικέτας, η ουδέτερη συσκευασία και η σήμανση για συγκεκριμένο έργο είναι διαθέσιμα για παραγγελίες όγκου.
Το τυπικό MOQ για τυπική διαμόρφωση ξεκινά από 500 τεμάχια. προσαρμοσμένο καλώδιο, σύνδεσμος ή επωνυμία ενδέχεται να απαιτούν υψηλότερο MOQ και ένα βήμα έγκρισης δείγματος. Ο χρόνος παράδοσης για τις τυπικές μονάδες είναι γενικά 15–25 εργάσιμες ημέρες μετά την PO και την επιβεβαίωση του δείγματος. Το τελικό MOQ και ο χρόνος παράδοσης επιβεβαιώνονται στην προσφορά.
Ποια είναι η ελάχιστη ποσότητα παραγγελίας;
Η τυπική διαμόρφωση ξεκινά από 500 τεμάχια. Το προσαρμοσμένο καλώδιο, ο σύνδεσμος ή η επωνυμία ενδέχεται να απαιτούν υψηλότερο MOQ και ένα βήμα έγκρισης δείγματος.
Μπορεί ο ενεργοποιητής να προσαρμοστεί για διαφορετικά μήκη καλωδίων ή συνδέσμους;
Ναί. Το μήκος καλωδίου, το μετρητή καλωδίου, ο κωδικός χρώματος και ο τύπος σύνδεσης μπορούν να καθοριστούν για να ταιριάζουν με το περίβλημα του μετρητή και το εξάρτημα συναρμολόγησης.
Ποιος είναι ο χρόνος παράδοσης;
Οι τυπικές μονάδες είναι γενικά 15–25 εργάσιμες ημέρες μετά την PO και την επιβεβαίωση του δείγματος, ανάλογα με την ποσότητα παραγγελίας και τη διαθεσιμότητα εξαρτημάτων.
Είναι ο ενεργοποιητής συμβατός με έξυπνους μετρητές ξηρής μπαταρίας 3,6 V;
Ναί. Ο ενεργοποιητής έχει σχεδιαστεί για συστήματα μπαταριών ξηρής κυψέλης 3,6 V DC, με λειτουργική περιοχή τάσης 2,5–5 V. Επιβεβαιώστε τη λογική ελέγχου της πλακέτας του μετρητή και το φορτίο της βαλβίδας κατά τη διάρκεια του τεχνικού ελέγχου.
