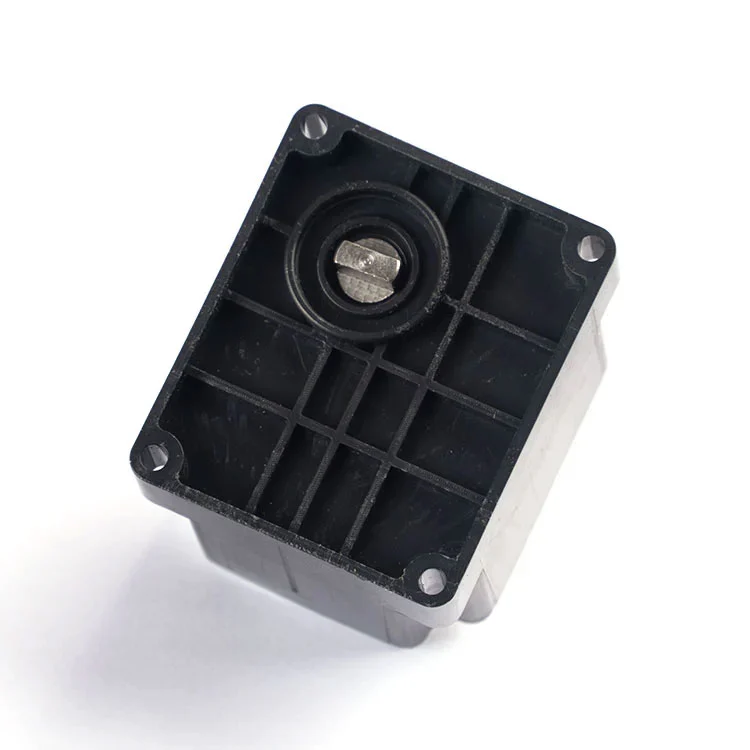

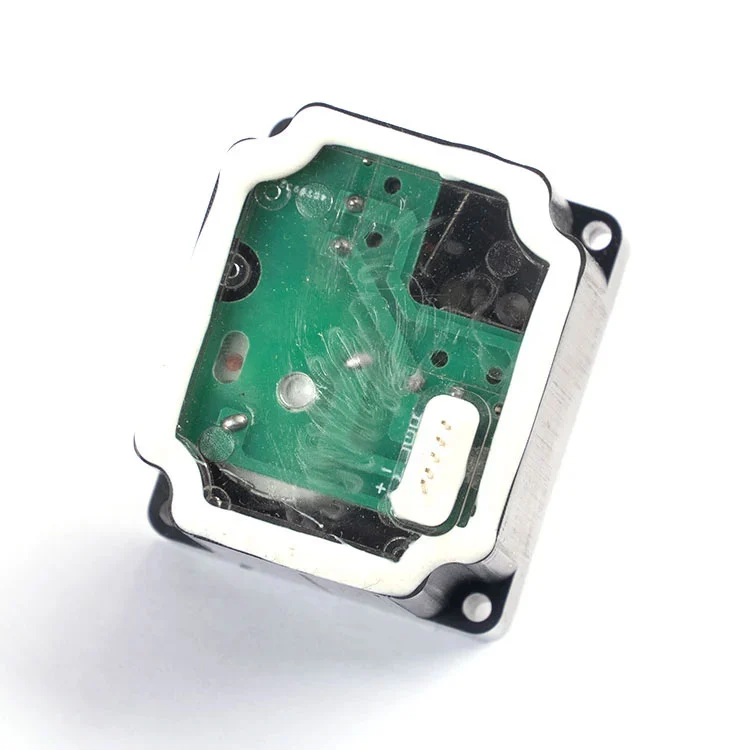

Ενεργοποιητής μετρητή νερού 3,6 V No-Wire για έξυπνους μετρητές νερού DN15–DN25.
Σύνδεση plug-and-play 5 ακίδων 2,0 mm χωρίς καλώδιο, χωρίς συγκόλληση καλωδίων. 3,6V DC · Λειτουργία 2,5–5V · διπλή μείωση: 2400:1 για DN15–DN20, 3700:1 για DN25 · ≥1,8–2,7 N·m ροπή · ≤25 mA ρεύμα λειτουργίας · 450 mA κλειστό ρεύμα ≥6 ρότορα · 1 κλειστό ρεύμα ≤ 7 s.
Σχεδιασμένο για αυτοματοποιημένη συναρμολόγηση μετρητών και έξυπνες πλατφόρμες μετρητών που τροφοδοτούνται με μπαταρία. Οι λειτουργίες και η ακολουθία καρφίτσας μπορούν να προσαρμοστούν.
Ορισμός καρφίτσας OEM, εφαρμογή σύνδεσης και προσαρμογή επωνυμίας. Το MOQ και ο χρόνος παράδοσης επιβεβαιώθηκαν στην προσφορά.Στείλτε τις προδιαγραφές της πλατφόρμας του μετρητή σας για μια αντίστοιχη προσφορά.
Εάν προμηθεύεστε ενεργοποιητές για μια γραμμή παραγωγής έξυπνου μετρητή νερού, τα ερωτήματα έγκρισης είναι προβλέψιμα: η σύνδεση απαιτεί συγκόλληση καλωδίου, θα κρατήσει η ροπή σε μια παλιά βαλβίδα και θα ταιριάζει ο ορισμός της ακίδας με την πλακέτα του μετρητή σας χωρίς νέα επεξεργασία; Αυτός ο ενεργοποιητής χωρίς καλώδιο είναι χτισμένος γύρω από αυτούς τους τρεις περιορισμούς.
Η Kaiye κατασκευάζει ενεργοποιητές μετρητών νερού από την πρώιμη υιοθέτηση της έξυπνης μέτρησης, με ετήσια χωρητικότητα ενεργοποιητή10 εκατομμύρια σετκαι περισσότερα από 30 χρόνια εμπειρίας παραγωγής υλικού και βαλβίδων ελέγχου. Αυτός ο ενεργοποιητής χωρίς καλώδιο είναι μέρος αυτής της πλατφόρμας που έχει αποδειχθεί σε όγκο—σχεδιασμένος για ενσωμάτωση OEM, συνέπεια παρτίδας και προβλέψιμους χρόνους παράδοσης.
Παρακάτω θα βρείτε τη σύγκριση σύνδεσης, τις παραμέτρους εργασίας, τον ορισμό της ακίδας, τα όρια προμήθειας και τις τεχνικές ερωτήσεις που θα κάνει η ομάδα μηχανικών σας πριν εγκρίνει ένα δείγμα.
Ευθυγραμμίστε το βύσμα 5 ακίδων 2,0 mm με την υποδοχή της πλακέτας του μετρητή και τοποθετήστε τον ενεργοποιητή στο στέλεχος της βαλβίδας.
Βεβαιωθείτε ότι το βύσμα έχει τοποθετηθεί πλήρως και ότι η επαφή της ακίδας είναι σταθερή. Δεν απαιτείται συγκόλληση καλωδίων.
Ενεργοποιήστε και επαληθεύστε την απόκριση ανοίγματος/κλεισίματος, την έλξη ρεύματος και τη διαδρομή της βαλβίδας πριν από την απελευθέρωση της παρτίδας.
Ο παρακάτω πίνακας αντικατοπτρίζει την τυπική διαμόρφωση ενεργοποιητή χωρίς καλώδιο. Όπου η πλατφόρμα του μετρητή σας λειτουργεί με διαφορετικό ορισμό τάσης, καμπύλης ροπής ή ακίδας, αυτές οι παράμετροι μπορούν να προσαρμοστούν κατά την αναθεώρηση OEM.
| Παράμετρος | Τυπική τιμή | Σημείωση Προμήθειας |
|---|---|---|
| Ονομαστική τάση | 3,6 V DC | Επιβεβαιώστε τη συμβατότητα με τη μπαταρία του μετρητή |
| Εύρος Λειτουργικής Τάσης | 2,5–5 V DC | Η υψηλότερη τάση εντός εμβέλειας παρέχει μεγαλύτερη ροπή αλλά μειώνει τη διάρκεια ζωής |
| Λειτουργικό Ρεύμα | ≤25 mA | Προϋπολογισμός για ρεύμα αιχμής κατά τη διαδρομή της βαλβίδας, όχι μόνο σε κατάσταση αναμονής |
| Ρεύμα κλειδωμένου ρότορα | Περίπου 450 mA (μοτέρ σειράς 300) | Χρήσιμο για το μέγεθος του κυκλώματος οδηγού και προστασίας |
| Αναλογία μείωσης | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Ταίριασμα αναλογίας μείωσης προς μέγεθος βαλβίδας. μην χρησιμοποιείτε 2400:1 σε DN25 |
| Ροπή εξόδου | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Επιβεβαιώστε τη ροπή έδρασης της βαλβίδας και το μέγεθος του σωλήνα |
| Ώρα ανοίγματος/κλεισίματος | ≤10 δευτ. (2400:1) ≤16 δευτ. (3700:1) |
Ανοιχτό προς κλείσιμο ή από κοντά σε άνοιγμα στην ονομαστική τάση |
| Αδιάβροχη Βαθμολογία | IP67 | Στεγανό στη σκόνη και προστατευμένο από προσωρινή βύθιση |
| Σύνδεση | 2,0mm 5-pin plug-and-play, χωρίς συγκόλληση καλωδίων | Οι λειτουργίες και η ακολουθία καρφίτσας μπορούν να προσαρμοστούν |
Εάν η πλακέτα του μετρητή σας χρησιμοποιεί διαφορετικό ορισμό ακίδων ή αναμένει διαφορετική υποδοχή, η ομάδα μηχανικών της Kaiye μπορεί να ελέγξει τη διεπαφή και να προτείνει μια προσαρμοσμένη διαμόρφωση αντί να επιβάλει ένα τυπικό βύσμα σε μια μη συμβατή πλακέτα.
Ο ενεργοποιητής χρησιμοποιεί μια τυπική διασύνδεση 5 ακίδων 2,0 mm. Οι λειτουργίες και η ακολουθία καρφίτσας μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις του έργου σας.
| Αριθμός καρφίτσας (2,0 mm) | Ορισμός λειτουργίας καρφίτσας |
|---|---|
| I | Σήμα ελέγχου ανοιχτής βαλβίδας |
| II | Common Terminal (COM) |
| III | Σήμα ελέγχου κλεισίματος βαλβίδας |
| IV | DC Power Positive (+) |
| V | Αρνητικό DC Power (-) |
Πινέζες ισχύος.Οι ακροδέκτες IV και V τροφοδοτούν τον κινητήρα. Το κύκλωμα μετάδοσης κίνησης θα πρέπει να έχει μέγεθος για το ρεύμα κλειδωμένου ρότορα 450 mA, ακόμα κι αν το κανονικό ρεύμα λειτουργίας είναι ≤25 mA, επειδή η έδραση της βαλβίδας μπορεί για λίγο να απαιτεί υψηλότερο ρεύμα. Συνιστάται προστασία αντίστροφης πολικότητας στην πλακέτα του μετρητή, εάν ο ενεργοποιητής μπορεί να αντικατασταθεί στο πεδίο.
Καρφίτσες ελέγχου.Οι ακίδες I, II και III φέρουν έλεγχο ανοίγματος/κλεισίματος και COM. Αυτό το κύκλωμα θα πρέπει να αντιμετωπίζεται ως είσοδος ελέγχου, όχι ως γραμμή ρεύματος και θα πρέπει να παραμένει ανεξάρτητο από τη μονάδα επικοινωνίας, έτσι ώστε μια αστοχία επικοινωνίας να μην απενεργοποιεί τον έλεγχο βαλβίδας.
Πριν από την κυκλοφορία του όγκου, οι αγοραστές θα πρέπει να επιβεβαιώσουν τη σειρά ακίδων, τον προσανατολισμό του βύσματος και τη θέση του ενεργοποιητή μέσα στο περίβλημα του μετρητή. Η Kaiye μπορεί να παράσχει ένα δείγμα για μηχανικό και ηλεκτρικό έλεγχο προσαρμογής πριν από την τοποθέτηση της παραγγελίας παραγωγής.
Ο ενεργοποιητής είναι τοποθετημένος για πλατφόρμες έξυπνων μετρητών όπου η συναρμολόγηση plug-and-play, η χαμηλή κατανάλωση ρεύματος και η σταθερή σύνδεση ακίδων έχουν μεγαλύτερη σημασία από την ενεργοποίηση υψηλής ταχύτητας. Οι τυπικές εφαρμογές τόμου περιλαμβάνουν:
Επειδή ο ενεργοποιητής αποτελεί μέρος της ευρύτερης πλατφόρμας εξαρτημάτων μετρητών νερού της Kaiye, οι αγοραστές που προμηθεύονται πολλαπλά εξαρτήματα μπορούν να ενοποιήσουν τα προσόντα και τα logistics. Εάν το έργο σας απαιτεί επίσης ασύρματη επικοινωνία σε επίπεδο μετρητή, ο ενεργοποιητής έχει σχεδιαστεί για να λειτουργεί παράλληλα με το Kaiye'sασύρματος μετρητής νερούπλατφόρμα. Μπορείτε επίσης να διαβάσετε το πλήρες κείμενοεύρος ενεργοποιητή μετρητή νερούγια σχετικά μοντέλα.
Για τους αγοραστές B2B, «κατασκευαστής» θα πρέπει να σημαίνει έλεγχος διαδικασίας, όχι απλώς μια εμπορική εταιρεία με κατάλογο. Η Kaiye λειτουργεί ένα σύστημα ποιότητας ISO 9001, εκτελεί αυτοματοποιημένη παραγωγή για συγκροτήματα ενεργοποιητών και παράγει ενεργοποιητές υδρομετρητών για περισσότερες από δύο δεκαετίες. Αυτός ο ενεργοποιητής χωρίς καλώδιο επωφελείται από αυτή τη βάση παραγωγής με τρεις συγκεκριμένους τρόπους:
Συνοχή παρτίδας.Η σύνδεση πείρου χωρίς σύρμα αφαιρεί τη χειροκίνητη συγκόλληση καλωδίων, η οποία είναι μία από τις μεγαλύτερες πηγές διακύμανσης από μονάδα σε μονάδα στη διάταξη ενεργοποιητή. Η αυτοματοποιημένη συναρμολόγηση και οι ελεγχόμενες διαστάσεις των πείρων μειώνουν τη διακύμανση της αντίστασης επαφής και του χρόνου απόκρισης.
Εισερχόμενη επιθεώρηση και τελική δοκιμή.Η τυπική παραγωγή περιλαμβάνει λειτουργικούς ελέγχους για τρέχουσα έλξη, χρόνο απόκρισης και διαδρομή βαλβίδας. Οι αγοραστές μπορούν να ζητήσουν το πρωτόκολλο επιθεώρησης και το σχέδιο δειγματοληψίας πριν υποβάλουν μια παραγγελία όγκου.
Ιχνηλασιμότητα.Ο κωδικός μοντέλου, η παρτίδα παραγωγής και τα αρχεία δοκιμών διατηρούνται έτσι ώστε, εάν εμφανιστεί πρόβλημα πεδίου, ο πληθυσμός που επηρεάζεται να μπορεί να απομονωθεί αντί να αντιμετωπίζεται κάθε ενεργοποιητής στο έργο ως ύποπτος. Για περισσότερα σχετικά με τη βάση παραγωγής και το σύστημα ποιότητας της Kaiye, δείτε τοεταιρικό προφίλ και επισκόπηση παραγωγής.
Ο ενεργοποιητής χωρίς καλώδιο είναι διαθέσιμος ως τυπική μονάδα, αλλά ο τυπικός δεν σημαίνει σταθερός. Για OEM και αγοραστές έργων, τα ακόλουθα στοιχεία προσαρμόζονται συνήθως μετά από τεχνική εξέταση:
Ορισμός καρφίτσας και ακολουθία.Οι λειτουργίες καρφίτσας και η σειρά καρφιτσών μπορούν να ευθυγραμμιστούν με την πλακέτα του μετρητή σας.

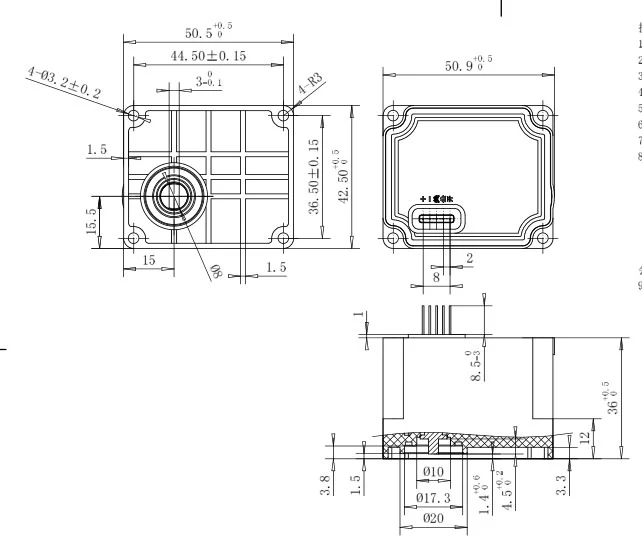

Σύνδεσμος και περίβλημα.Ο τύπος του βύσματος, ο προσανατολισμός και το περίβλημα του ενεργοποιητή μπορούν να καθοριστούν ώστε να ταιριάζουν με το περίβλημα του μετρητή και το εξάρτημα συναρμολόγησης.
Αναλογία μείωσης.Εάν το μέγεθος της βαλβίδας σας είναι εκτός DN15–DN25 ή η ροπή έδρασης είναι ασυνήθιστη, μια εναλλακτική σχέση μετάδοσης ή βαθμίδα κινητήρα μπορεί να είναι πιο κατάλληλη από την τυπική διαμόρφωση 2400:1 ή 3700:1.
Επωνυμία και συσκευασία.Η σήμανση ιδιωτικής ετικέτας, η ουδέτερη συσκευασία και η σήμανση για συγκεκριμένο έργο είναι διαθέσιμα για παραγγελίες όγκου.
Το τυπικό MOQ και ο χρόνος παράδοσης επιβεβαιώνονται στην προσφορά. Η τυπική παράδοση είναι γενικά 15–30 ημέρες μετά την PO και την επιβεβαίωση του δείγματος, ανάλογα με την ποσότητα παραγγελίας και τη διαθεσιμότητα εξαρτημάτων.
Τι σημαίνει "χωρίς καλώδιο" σε αυτόν τον ενεργοποιητή;
Αναφέρεται σε σύνδεση χωρίς σύρμα: ο ενεργοποιητής συνδέεται απευθείας στη βάση του μετρητή και στην ηλεκτρονική μονάδα μέσω μιας διεπαφής 5 ακίδων 2,0 mm, χωρίς να απαιτείται συγκόλληση καλωδίου. Αυτό απλοποιεί τη συναρμολόγηση και υποστηρίζει αυτοματοποιημένες γραμμές παραγωγής.
Για ποιους μετρητές νερού είναι κατάλληλος ο ενεργοποιητής χωρίς καλώδιο;
Έχει σχεδιαστεί για έξυπνους μετρητές νερού DN15–DN25. Χρησιμοποιήστε μείωση 2400:1 για μέτρα DN15 και DN20 και μείωση 3700:1 για μέτρα DN25.
Ποιος είναι ο ορισμός της καρφίτσας;
Ο τυπικός ορισμός 5 ακίδων 2,0 mm είναι: Σήμα ελέγχου ανοιχτής βαλβίδας I, κοινός ακροδέκτης II (COM), σήμα ελέγχου κλεισίματος βαλβίδας III, θετική ισχύς IV DC (+), αρνητική ισχύς V DC (-). Οι λειτουργίες και η ακολουθία καρφίτσας μπορούν να προσαρμοστούν.
Μπορεί να προσαρμοστεί ο ορισμός της ακίδας, το καλώδιο ή η επωνυμία;
Ναί. Οι λειτουργίες καρφιτσών, η ακολουθία καρφιτσών, ο τύπος σύνδεσης και η σήμανση ιδιωτικής ετικέτας μπορούν να καθοριστούν για παραγγελίες τόμου μετά από τεχνική εξέταση.
Ποιος είναι ο χρόνος παράδοσης για τακτικές παραγγελίες;
Ο χρόνος παράδοσης είναι γενικά 15–30 ημέρες και μπορεί να είναι μικρότερος ή μεγαλύτερος με βάση την περίοδο του μοντέλου και την ποσότητα παραγγελίας.
