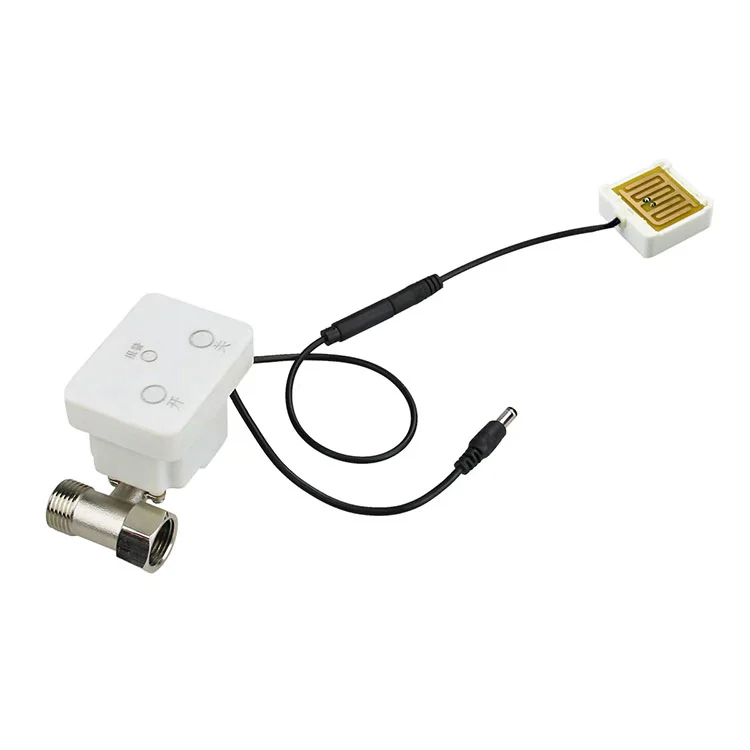

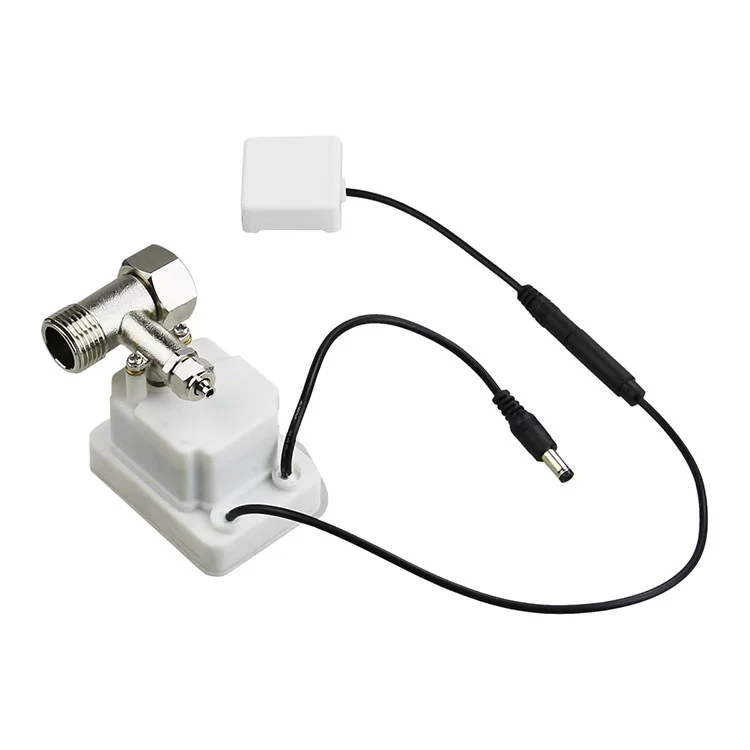

KY-KT-27 — Ενεργοποιητής βαλβίδας καθαρισμού μετρητή νερού 24 V για έξυπνους μετρητές νερού και συστήματα καθαρισμού.
≥1,8 N·m ροπή εξόδου · 2400:1 μηχανική μείωση μεταλλικού γραναζιού · Περίβλημα IP66 · Απόκριση βαλβίδας ≤10 s · Ρεύμα λειτουργίας ≤80 mA · Ρεύμα κλειδωμένου ρότορα 450 mA.
Υποστηρίζει ηλεκτρικό τηλεχειριστήριο και χειροκίνητη λειτουργία έκτακτης ανάγκης. Το καλώδιο συναγερμού διαρροής ενεργοποιεί το αυτόματο κλείσιμο της βαλβίδας και την κόκκινη ένδειξη στην επαφή με το νερό. Σχεδιασμένο για πλατφόρμες βαλβίδων DN15–DN20.
Προσαρμογή OEM: τάση, μήκος καλωδίου και σύνδεσμος, λογική ελέγχου, βαθμίδα ροπής, επωνυμία και συσκευασία. Standard MOQ από 500 τεμ. χρόνος παράδοσης 15–25 εργάσιμες ημέρες μετά την έγκριση του δείγματος.Στείλτε τις προδιαγραφές της βαλβίδας σας για μια αντίστοιχη προσφορά.
Εάν προμηθεύεστε ενεργοποιητές βαλβίδων για έξυπνους μετρητές νερού, συστήματα καθαρισμού ή έλεγχο σωλήνων μικρής οπής σε όγκο, το KY-KT-27 είναι κατασκευασμένο για έναν σκοπό: να κλείνει και να ανοίγει τις βαλβίδες αξιόπιστα κατόπιν εντολής, κύκλο μετά από κύκλο, χωρίς να προσθέτει βάρος συντήρησης στο προϊόν ή το έργο σας.
Η Kaiye κατασκευάζει ενεργοποιητές μετρητών νερού από την πρώιμη υιοθέτηση της έξυπνης μέτρησης, με ετήσια χωρητικότητα ενεργοποιητή10 εκατομμύρια σετκαι πάνω από 30 χρόνια εμπειρίας παραγωγής υλικού και βαλβίδων ελέγχου. Το KY-KT-27 είναι μέρος αυτής της πλατφόρμας που έχει αποδειχθεί σε όγκο — σχεδιασμένο για ενσωμάτωση OEM, συνέπεια παρτίδας και προβλέψιμους χρόνους παράδοσης.
Αυτό δεν είναι σύμβολο κράτησης θέσης καταλόγου. Παρακάτω θα βρείτε τις πραγματικές παραμέτρους εργασίας, τη λογική τοποθέτησης και καλωδίωσης, τα όρια προμηθειών και τις τεχνικές ερωτήσεις που θα κάνει η ομάδα μηχανικών σας πριν εγκρίνει ένα δείγμα.
Οι περισσότερες αστοχίες βαλβίδων έξυπνου μετρητή δεν προέρχονται από ηλεκτρονικά. Προέρχονται από έλλειψη ροπής σε παλιές βαλβίδες, αστοχία στεγανοποίησης σε κιβώτια υγρόμετρων ή διαμορφώσεις καλωδίωσης που δεν ταιριάζουν με την πλατφόρμα του μετρητή. Το KY-KT-27 αντιμετωπίζει απευθείας αυτά τα τρία σημεία αστοχίας.
Με ονομαστική τιμή ≥1,8 N·m μέσω μείωσης μεταλλικού γραναζιού 2400:1, ο ενεργοποιητής έχει μέγεθος για βαλβίδες υδρομέτρου DN15 και DN20. Τα μεταλλικά γρανάζια είναι επεξεργασμένα, όχι πυροσυσσωματωμένα, γεγονός που διατηρεί την έξοδο ροπής κατά τη διάρκεια της μακράς ποδηλασίας και μειώνει τον κίνδυνο απογυμνώσεων των δοντιών σε συνθήκες στάσιμου.
Τα κουτιά μετρητών είναι υγρά, περιστασιακά βυθισμένα και εκτεθειμένα σε συμπύκνωση. Το περίβλημα IP66 προστατεύει το σύστημα μετάδοσης κίνησης και τα ηλεκτρονικά στοιχεία ελέγχου, επιτρέποντας στον ενεργοποιητή να παραμένει λειτουργικός σε εξωτερικούς λάκκους, ντουλάπια βοηθητικών υπηρεσιών και περιβλήματα εξοπλισμού καθαρισμού.
Όταν το προαιρετικό καλώδιο συναγερμού διαρροής νερού ανιχνεύσει επαφή με το νερό, ο ενεργοποιητής κλείνει αυτόματα τη βαλβίδα και ενεργοποιεί μια κόκκινη ένδειξη. Αυτή είναι μια ενσύρματη απόκριση ασφαλείας που λειτουργεί ανεξάρτητα από τα ηλεκτρονικά του μετρητή ανάντη, μειώνοντας την εξάρτηση από την παρέμβαση υλικολογισμικού.
Οι ομάδες εγκατάστασης πρέπει να λειτουργήσουν τη βαλβίδα πριν από την παροχή ρεύματος και τα συνεργεία συντήρησης χρειάζονται έναν τρόπο να ανοίξουν ή να κλείσουν τη βαλβίδα κατά τη διάρκεια του σέρβις. Το KY-KT-27 υποστηρίζει χειροκίνητη λειτουργία έκτακτης ανάγκης μαζί με ηλεκτρικό τηλεχειριστήριο, έτσι ώστε η βαλβίδα να μην κολλάει ποτέ.
Ο παρακάτω πίνακας αντικατοπτρίζει την τυπική διαμόρφωση KY-KT-27. Όπου η πλατφόρμα του μετρητή σας λειτουργεί με διαφορετική τάση, καμπύλη ροπής ή σύμβαση καλωδίωσης, αυτές οι παράμετροι μπορούν να προσαρμοστούν κατά την αναθεώρηση OEM.
| Παράμετρος | Τυπική τιμή | Σημείωση Προμήθειας |
|---|---|---|
| Μοντέλο | ΚΥ-ΚΤ-27 | Επιβεβαιώστε τον κωδικό μοντέλου στο δείγμα και στο φύλλο δεδομένων |
| Ονομαστική τάση | 24 V DC | Εύρος λειτουργίας 23–25 V; επιβεβαιώστε τη συμβατότητα με τη ράγα ισχύος του μετρητή |
| Λειτουργικό Ρεύμα | ≤80 mA | Προϋπολογισμός για ρεύμα αιχμής κατά τη διαδρομή της βαλβίδας, όχι μόνο σε κατάσταση αναμονής |
| Ρεύμα κλειδωμένου ρότορα | 450 mA | Χρήσιμο για το μέγεθος του κυκλώματος οδηγού και προστασίας |
| Ροπή εξόδου | ≥1,8 N·m | Μετρήθηκε στην ονομαστική τάση. επιβεβαιώστε έναντι της ροπής έδρασης της βαλβίδας |
| Αναλογία μείωσης | 2400:1 | Συνδυάζεται με την πλατφόρμα βαλβίδων DN15–DN20 |
| Χρόνος απόκρισης βαλβίδας | ≤10 δευτ | Ανοιχτό προς κλείσιμο ή από κοντά σε άνοιγμα στην ονομαστική τάση |
| Αδιάβροχη Βαθμολογία | IP66 | Κατάλληλο για υγρά, επιρρεπή σε πιτσιλίσματα και εξωτερικά περιβλήματα μετρητών |
| Καλωδίωση | Καλώδιο τροφοδοσίας + καλώδιο συναγερμού διαρροής | Το μήκος του καλωδίου, ο τύπος σύνδεσης και το χρώμα του καλωδίου μπορούν να προσαρμοστούν |
Εάν η εφαρμογή σας λειτουργεί σε 3,6 V, 5 V ή 12 V ή απαιτεί διαφορετική βαθμίδα ροπής, η ομάδα μηχανικών της Kaiye μπορεί να εξετάσει το φορτίο της βαλβίδας και να προτείνει μια προσαρμοσμένη διαμόρφωση ενεργοποιητή αντί να εξαναγκάσει ένα τυπικό SKU σε μια μη συμβατή πλατφόρμα βαλβίδων.
Για τους αγοραστές OEM, ο ενεργοποιητής είναι τόσο καλός όσο ταιριάζει με το περίβλημα του μετρητή, το στέλεχος βαλβίδας και τον πίνακα ελέγχου. Το KY-KT-27 χρησιμοποιεί ένα συμπαγές, ενσωματωμένο περίγραμμα που προορίζεται για περιβλήματα έξυπνου μετρητή περιορισμένου χώρου, με ένα σχέδιο καλωδίωσης που διαχωρίζει την ισχύ από το κύκλωμα ανίχνευσης διαρροών.
Καλωδίωση ρεύματος.Ο ενεργοποιητής τροφοδοτείται μέσω ενός αποκλειστικού καλωδίου. Το κύκλωμα μετάδοσης κίνησης θα πρέπει να έχει μέγεθος για το ρεύμα κλειδωμένου ρότορα 450 mA, ακόμα κι αν το κανονικό ρεύμα λειτουργίας είναι ≤80 mA, επειδή η έδρα της βαλβίδας μπορεί για λίγο να απαιτεί υψηλότερο ρεύμα. Συνιστάται προστασία αντίστροφης πολικότητας στην πλακέτα του μετρητή, εάν ο ενεργοποιητής μπορεί να αντικατασταθεί στο πεδίο.
Καλωδίωση συναγερμού διαρροής.Το καλώδιο διαρροής είναι ξεχωριστή είσοδος. Όταν το καλώδιο ανίχνευσης ανιχνεύσει επαφή με το νερό, ο ενεργοποιητής κλείνει τη βαλβίδα και ενεργοποιεί την κόκκινη ένδειξη συναγερμού. Αυτό το κύκλωμα θα πρέπει να αντιμετωπίζεται ως είσοδος ασφαλείας, όχι ως σήμα μέτρησης και θα πρέπει να παραμένει ανεξάρτητο από τη μονάδα επικοινωνίας, έτσι ώστε μια αστοχία επικοινωνίας να μην απενεργοποιεί το κλείσιμο που προκαλείται από διαρροή.
Διεπαφή τοποθέτησης.Ο ενεργοποιητής έχει σχεδιαστεί γύρω από το στέλεχος βαλβίδας και το σχέδιο στερέωσης που χρησιμοποιείται στα σώματα βαλβίδων έξυπνου μετρητή DN15–DN20. Πριν από την απελευθέρωση όγκου, οι αγοραστές θα πρέπει να επιβεβαιώσουν το τετράγωνο του στελέχους, την απόσταση των οπών τοποθέτησης και τον προσανατολισμό του ενεργοποιητή μέσα στο περίβλημα του μετρητή. Η Kaiye μπορεί να παράσχει ένα δείγμα για μηχανικό έλεγχο προσαρμογής πριν από την τοποθέτηση της παραγγελίας παραγωγής.
Εάν προμηθεύεστε επίσης το περίβλημα του μετρητή ή το πλήρες συγκρότημα βαλβίδας, ο ενεργοποιητής μπορεί να αναθεωρηθεί μαζί με τοκέλυφος μετρητή νερούκαι το σώμα της βαλβίδας για τη μείωση της ασυμφωνίας της διεπαφής κατά τη συναρμολόγηση.
Ο ενεργοποιητής είναι τοποθετημένος για έλεγχο βαλβίδας μικρής οπής όπου η ηλεκτρική απομακρυσμένη λειτουργία και το ασφαλές κλείσιμο λόγω βλάβης έχουν μεγαλύτερη σημασία από την ενεργοποίηση υψηλής ταχύτητας. Οι τυπικές εφαρμογές τόμου περιλαμβάνουν:
Απομακρυσμένο άνοιγμα/κλείσιμο για έλεγχο τιμολόγησης, διαχείριση ληξιπρόθεσμων οφειλών και αντιμετώπιση διαρροών σε πολυκατοικίες και λογαριασμούς κατοικιών που διαχειρίζονται επιχειρήσεις κοινής ωφέλειας.
Αυτόματο κλείσιμο κατά την ανίχνευση διαρροών, έλεγχος στάθμης δεξαμενής και λειτουργία βαλβίδας κύκλου φίλτρου σε εξοπλισμό καθαρισμού σημείου χρήσης και εμπορίου.
Μαζική εγκατάσταση σε ανακαίνιση παλαιάς κοινότητας, διαχείριση νερού πανεπιστημιούπολης και υπομετρήσεις βιομηχανικών πάρκων όπου οι ενεργοποιητές προμηθεύονται σε τετραψήφιες ή πενταψήφιες ποσότητες.
Προμήθεια ενεργοποιητή σε κατασκευαστές υδρομετρητών και καταστήματα αυτοματισμού βαλβίδων που ενσωματώνουν τον ενεργοποιητή στο δικό τους μετρητή ή προϊόν βαλβίδας πριν από την αποστολή στο βοηθητικό πρόγραμμα.
Επειδή ο ενεργοποιητής αποτελεί μέρος της ευρύτερης πλατφόρμας εξαρτημάτων μετρητών νερού της Kaiye, οι αγοραστές που προμηθεύονται πολλαπλά εξαρτήματα μπορούν να ενοποιήσουν τα προσόντα και τα logistics. Εάν το έργο σας απαιτεί επίσης ασύρματη επικοινωνία σε επίπεδο μετρητή, ο ενεργοποιητής έχει σχεδιαστεί για να λειτουργεί παράλληλα με το Kaiye'sασύρματος μετρητής νερούπλατφόρμα, όπου ο έλεγχος της βαλβίδας και η απομακρυσμένη μετάδοση δεδομένων αντιμετωπίζονται ως ένα σύστημα και όχι ως δύο ξεχωριστά πιστοποιημένα μέρη.

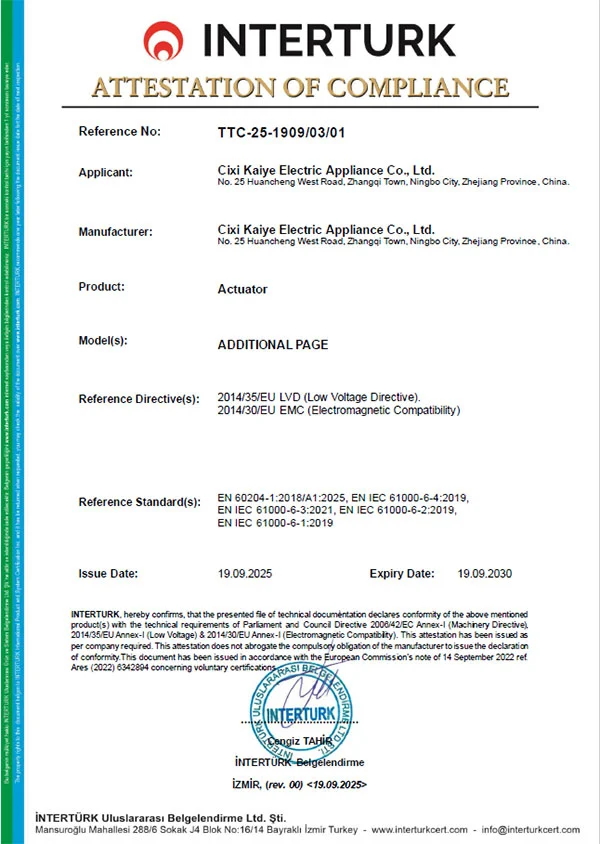

Για τους αγοραστές B2B, «κατασκευαστής» θα πρέπει να σημαίνει έλεγχος διαδικασίας, όχι απλώς μια εμπορική εταιρεία με κατάλογο. Η Kaiye λειτουργεί ένα σύστημα ποιότητας ISO 9001, εκτελεί αυτοματοποιημένη παραγωγή για συγκροτήματα ενεργοποιητών και παράγει ενεργοποιητές υδρομετρητών για περισσότερες από δύο δεκαετίες. Το KY-KT-27 επωφελείται από αυτή τη βάση παραγωγής με τρεις συγκεκριμένους τρόπους:
Συνοχή παρτίδας.Τα μεταλλικά γρανάζια κατασκευάζονται σε ελεγχόμενες διαστάσεις. Η αυτοματοποιημένη συναρμολόγηση μειώνει τη διακύμανση από μονάδα σε μονάδα στο πλέγμα γραναζιών, στην έξοδο ροπής και στον χρόνο απόκρισης—κρίσιμο όταν εγκαθιστάτε χιλιάδες ενεργοποιητές σε ένα έργο κοινής ωφέλειας.
Εισερχόμενη επιθεώρηση και τελική δοκιμή.Η τυπική παραγωγή περιλαμβάνει λειτουργικούς ελέγχους για τρέχουσα έλξη, χρόνο απόκρισης και διαδρομή βαλβίδας. Οι αγοραστές μπορούν να ζητήσουν το πρωτόκολλο επιθεώρησης και το σχέδιο δειγματοληψίας πριν υποβάλουν μια παραγγελία όγκου.
Ιχνηλασιμότητα.Ο κωδικός μοντέλου, η παρτίδα παραγωγής και τα αρχεία δοκιμών διατηρούνται έτσι ώστε, εάν εμφανιστεί πρόβλημα πεδίου, ο πληθυσμός που επηρεάζεται να μπορεί να απομονωθεί αντί να αντιμετωπίζεται κάθε ενεργοποιητής στο έργο ως ύποπτος. Για περισσότερα σχετικά με τη βάση παραγωγής και το σύστημα ποιότητας της Kaiye, δείτε τοεταιρικό προφίλ και επισκόπηση παραγωγής.
Το KY-KT-27 είναι διαθέσιμο ως στάνταρ μονάδα, αλλά στάνταρ δεν σημαίνει σταθερό. Για OEM και αγοραστές έργων, τα ακόλουθα στοιχεία προσαρμόζονται συνήθως μετά από τεχνική εξέταση:
Λογική τάσης και κίνησης.Εάν η πλακέτα του μετρητή σας τροφοδοτεί 3,6 V, 5 V ή 12 V αντί για 24 V, η μονάδα ενεργοποιητή μπορεί να ελεγχθεί και να αντιστοιχιστεί. Η πολικότητα του σήματος ελέγχου και η λογική ανοίγματος/κλεισίματος μπορούν επίσης να ευθυγραμμιστούν με την πλακέτα σας.
Καλώδιο και σύνδεσμος.Το μήκος καλωδίου, το μετρητή καλωδίου, ο κωδικός χρώματος και ο τύπος σύνδεσης μπορούν να καθοριστούν για να ταιριάζουν με το περίβλημα του μετρητή και το εξάρτημα συναρμολόγησης.
Ροπή και σχέση μετάδοσης.Για βαλβίδες με υψηλότερη ροπή έδρασης ή διαφορετική γεωμετρία στελέχους, μια εναλλακτική σχέση μετάδοσης ή βαθμίδα κινητήρα μπορεί να είναι πιο κατάλληλη από την τυπική διαμόρφωση 2400:1.
Επωνυμία και συσκευασία.Η σήμανση ιδιωτικής ετικέτας, η ουδέτερη συσκευασία και η σήμανση για συγκεκριμένο έργο είναι διαθέσιμα για παραγγελίες όγκου.
Το τυπικό MOQ για τυπική διαμόρφωση ξεκινά από 500 τεμάχια. Η προσαρμοσμένη τάση, το καλώδιο ή η επωνυμία ενδέχεται να απαιτούν υψηλότερο MOQ και ένα βήμα έγκρισης δείγματος. Ο χρόνος παράδοσης για τις τυπικές μονάδες είναι γενικά 15–25 εργάσιμες ημέρες μετά την PO και την επιβεβαίωση του δείγματος, ανάλογα με την ποσότητα παραγγελίας και τη διαθεσιμότητα εξαρτημάτων. Το τελικό MOQ και ο χρόνος παράδοσης επιβεβαιώνονται στην προσφορά.
Ποια είναι η ελάχιστη ποσότητα παραγγελίας;
Η τυπική διαμόρφωση ξεκινά από 500 τεμάχια. Η προσαρμοσμένη τάση, το καλώδιο, ο σύνδεσμος ή η επωνυμία ενδέχεται να απαιτούν υψηλότερο MOQ και ένα βήμα έγκρισης δείγματος.
Μπορεί ο ενεργοποιητής να προσαρμοστεί για 3,6V, 5V ή 12V;
Ναί. Η τυπική μονάδα είναι 24V DC, αλλά η μονάδα μπορεί να ελεγχθεί και να συνδυαστεί με συστήματα 3,6V, 5V ή 12V μετά από τεχνική αξιολόγηση.
Ποιος είναι ο χρόνος παράδοσης;
Οι τυπικές μονάδες είναι γενικά 15–25 εργάσιμες ημέρες μετά την PO και την επιβεβαίωση του δείγματος, ανάλογα με την ποσότητα παραγγελίας και τη διαθεσιμότητα εξαρτημάτων.
Κλείνει αυτόματα τη βαλβίδα σε περίπτωση διαρροής νερού;
Ναι, όταν το καλώδιο συναγερμού διαρροής ανιχνεύσει επαφή με νερό, ο ενεργοποιητής κλείνει τη βαλβίδα και ενεργοποιεί μια κόκκινη ένδειξη συναγερμού.
